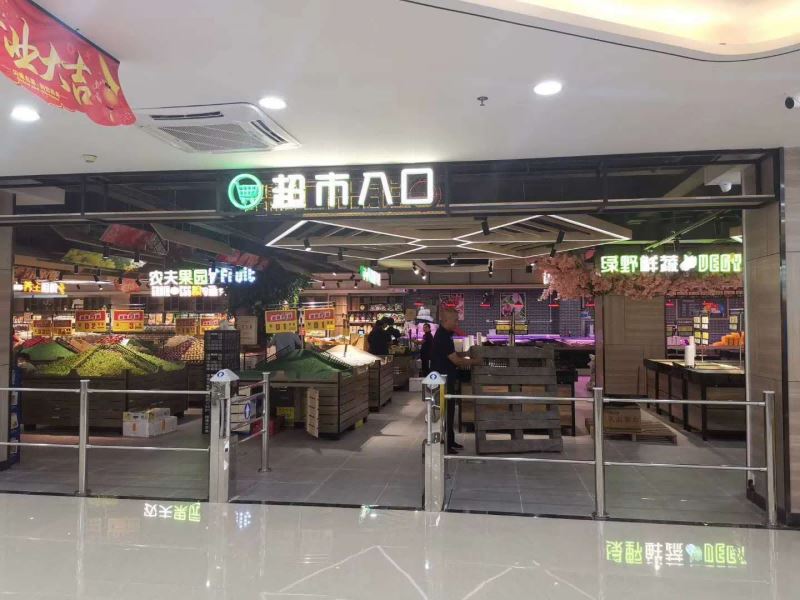

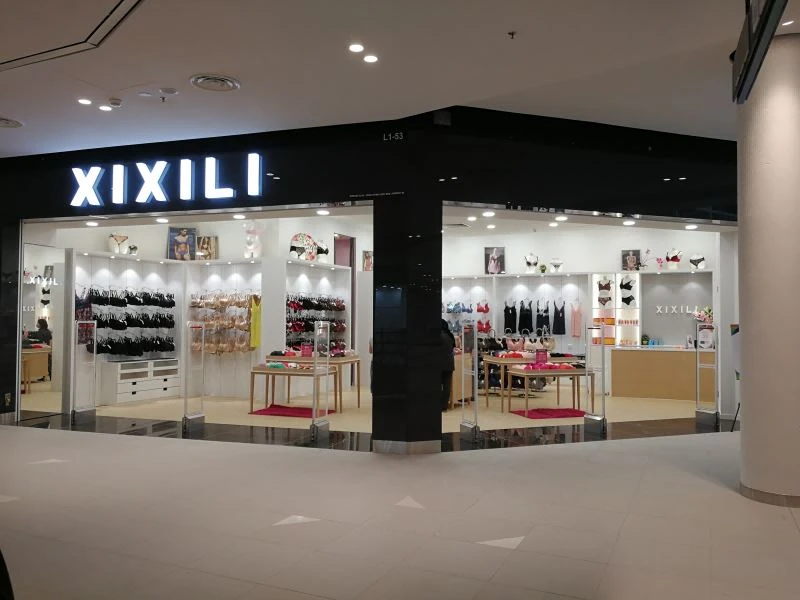

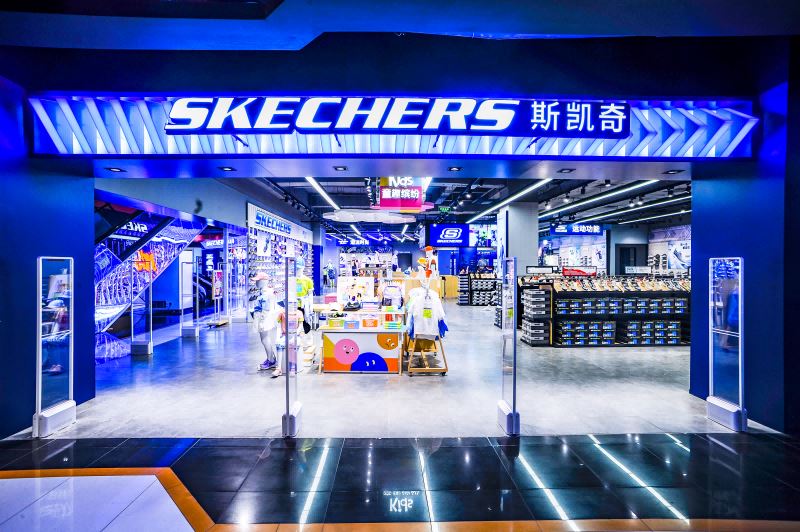

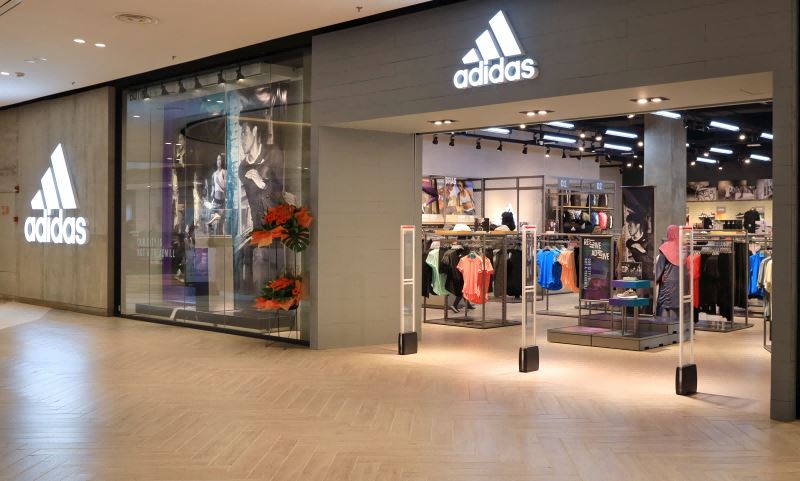

Iedereen die de supermarkt heeft bezocht, weet dat er altijd verticale deuren zijn buiten de ingang van de supermarkt. Dit is de antidiefstaldeur die de supermarkt gebruikt om te voorkomen dat de supermarktartikelen worden gestolen. Als een dief iets steelt in de supermarkt, mag hij niet weggaan. Als je de supermarkt uitgaat, wordt het antidiefstallabel op het supermarktproduct gedetecteerd door de antidiefstaldeur en gaat er een alarm af zodat de supermarktbeveiliging de dief controleert. Hoe zit het met deze uitvinding?
Er zijn twee soorten antidiefstaldeuren die vaak worden gebruikt in supermarkten op de markt: de ene is radiofrequente antidiefstaldeuren en de andere is akoestisch-magnetische antidiefstaldeuren. Magnetisch antidiefstalsysteem kan bijna nul valse alarmen bereiken, dus waarom kan het akoestisch-magnetische antidiefstalsysteem het probleem oplossen dat het radiofrequente antidiefstalsysteem niet kan oplossen en bijna nul valse alarmen bereiken? De volgende Baige decodeert het akoestisch-magnetische antidiefstalsysteem om bijna nul valse alarmen te bereiken. reden.
1. Het werkproces van het akoestisch-magnetische antidiefstalsysteem is eenvoudigweg het gebruik van het resonantieverschijnsel dat wordt gegenereerd door het stemvorkprincipe om een vals alarmwerking van bijna nul te bereiken. Wanneer de frequentie van het uitgezonden signaal (wisselend magnetisch veld) consistent is met de oscillatiefrequentie van het akoestisch-magnetische label, zal het akoestisch-magnetische label resonantie veroorzaken vergelijkbaar met een stemvork en een resonantiesignaal genereren (wisselend magnetisch veld); wanneer de ontvanger het continu 4-8 keer detecteert (instelbaar) Na het resonantiesignaal (eenmaal per 1/50 seconde), zal het ontvangende systeem een alarm uitzenden. De kenmerken van het akoestisch-magnetische systeem zijn een hoge detectiesnelheid tegen diefstal, bijna nul valse alarmen, niet afgeschermd door metalen aluminiumfolie, goede immuniteit en brede bescherming (de maximale breedte van een enkel systeem kan 4 meter beschermen).
Ten tweede is dit het principe dat wordt gebruikt door het akoestisch-magnetische antidiefstalsysteem. Dit principe omvat het magnetische effect van de natuurkunde. Het proces is misschien een beetje esoterisch, maar ik hoop dat iedereen het kan begrijpen.
1. Magnetostrictief effect: onder invloed van een extern magnetisch veld verandert de grootte van een ferromagnetische substantie; nadat het externe magnetische veld is verwijderd, keert het terug naar zijn oorspronkelijke lengte. Onder invloed van een magnetisch veld verandert de lengte van het magnetostrictieve materiaal lineair en verschuift; of het verandert herhaaldelijk onder invloed van een wisselend magnetisch veld, wat resulteert in trillingen of geluidsgolven; dit materiaal kan elektromagnetische energie omzetten in mechanische energie of geluidsenergie en omgekeerd. Zet mechanische energie om in elektromagnetische energie; de eerste wordt magnetostrictief effect genoemd en de laatste wordt piëzomagnetisch effect genoemd.
Onder invloed van een bepaalde magnetische veldsterkte veroorzaakt het magnetische ferrietmetaal een lengteverandering, die kan worden opgevat als een kleine verandering in de afstand tussen atomen als gevolg van magnetisatie. In een wisselend magnetisch veld kun je de magnetostrictieve metalen strip zien trillen volgens de frequentie van het wisselende magnetische veld. Als de frequentie van het wisselende magnetische veld consistent is met de resonantiefrequentie van de metalen staaf, is de amplitude ervan de grootste, dat wil zeggen dat er resonantie optreedt. Dit effect is vooral duidelijk voor permalloy (of ijzer-nikkellegering).
Aan de andere kant is dit magnetostrictieve effect omkeerbaar, dat wil zeggen piëzomagnetisch effect. Daarom, wanneer de frequentie van het wisselende magnetische veld consistent is met de resonantiefrequentie van de metalen strip in het akoestisch-magnetische label, begint de permalloy-strip te trillen. Wanneer het wisselende magnetische veld is uitgeschakeld, zal de akoestisch-magnetische tag gedurende een bepaalde periode een gedempte trilling handhaven zoals een stemvork, en een resonantiesignaal genereren als een ruimtelijke uitbreiding van het alternerende magnetische veld, dat kan worden gedetecteerd door de ontvanger.
De magnetostrictiecoëfficiënt λ wordt gebruikt om het magnetostrictie-effect te beschrijven, λ=(LH-L0)/L0, L0 is de oorspronkelijke lengte van het materiaal en LH is de lengte van het materiaal na de verandering onder invloed van een extern magnetisch veld . Omdat permalloy een hoge magnetostrictiecoëfficiënt heeft, zoals: Ni50 permalloy λ=25×10-6, Ni80 permalloy λ=(0.1"0.5)×10-6, dus de magnetostrictie van permalloy. De coëfficiënten zijn allemaal groter, en het door de tag gegenereerde resonantiesignaal is ook groter.
2. Magneto-mechanische koppelingscoëfficiënt k. Wanneer de permalloy-dunne strook wordt geëxciteerd door een wisselend magnetisch veld onder een vooringesteld magnetisch veld, vindt vanwege het magnetostrictieve effect en het piëzomagnetische effect afwisselende conversie tussen magnetische energie en mechanische energie plaats in de dunne strook. De omzetting van energie wordt magneto-mechanische koppeling genoemd. De magneto-mechanische koppelingscoëfficiënt k wordt gebruikt om de grootte te meten, en de k-waarde wordt bepaald door de volgende methode. Het kernelement in de akoestisch-magnetische tag is een dunne strook permalloy.
Volgens de fenomenologische theorie wordt de magneto-mechanische koppelingscoëfficiënt k uitgedrukt als: In de bovenstaande formule is fr de resonantiefrequentie en is fa de antitrillingsfrequentie. Volgens de resonantiecurve van de akoestisch-magnetische tag-test. Wanneer de frequentie van het excitatiesignaal 57,9 kHz is, bereikt de resonantiecurve de maximale waarde, namelijk fr=57,9 kHz; wanneer de frequentie van het excitatiesignaal 59,7 kHz is, bereikt de resonantiecurve de minimumwaarde, namelijk fa=59,7 kHz. Bereken daarom de magneto-mechanische koppelingscoëfficiënt k=0,251. Het is duidelijk dat de akoestisch-magnetische tag resonantiepunten en anti-vibratiepunten heeft. Onder invloed van een klein magnetisch excitatieveld kan het een groter resonantiesignaal genereren en is het spanningsverschil tussen de twee punten groot, wat aangeeft dat de tag een grote magneto-mechanische koppelingscoëfficiënt heeft. De scherpe resonantiecurve geeft aan dat de tag een hogere Q-waarde, een smallere bandbreedte en een sterkere selectiviteit heeft. Als daarom een geschikt magnetisch veld met voorspanning wordt ingesteld om het te laten werken in een gebied met betere eigenschappen, kan een hoger resonantiesignaal en een sterkere frequentiestabiliteit worden verkregen.
3. Het akoestisch-magnetische label met stemvorkeffect bestaat uit een kleine plastic doos met een lengte van ongeveer 40 mm, een breedte van 8" 14 mm en een dikte van 1 mm (de bestaande verdunner). In de kleine doos bestaat deze uit twee metalen strips die lijken op een stemvork. De structuur van het label is een harde magnetische metalen strip die op de plastic doos is bevestigd en de andere is een zachte magnetische permalloy-strip die vrij kan trillen. Volgens het speciale materiaal en de structuur van het label heeft het een bepaalde resonantiefrequentie; indien toegevoegd Wanneer de frequentie van het wisselende magnetische veld consistent is met de resonantiefrequentie van de tag, zal resonantie optreden. Vanwege het magnetostrictieve effect en het piëzomagnetische effect, zal de tag, wanneer het externe wisselende magnetische veld verdwijnt, nog steeds gedempte oscillatie produceren, waardoor een modus van wisselende magnetische veldenergie en mechanische energieconversie wordt gevormd. , Produceert een verzwakt resonantiesignaal, een akoestisch-magnetisch composietsignaal. De werkfrequentie van een typisch akoestisch-magnetisch label is 58 kHz en het resonantiesignaal van de stemvork is vergelijkbaar met ultrageluid. Daarom zijn het anti-interferentievermogen en het doordringende vermogen extreem sterk, wat anders is dan andere. Het grootste voordeel van labels.
Tijdens het gebruik van het stemvorkeffect om te identificeren, is het eigenlijk een proces van wederzijdse conversie tussen elektromagnetische energie en mechanische energie. Vanwege de lage energieconversie-efficiëntie van magnetogevoelige apparaten is echter een sterk zendvermogen vereist. De typische waarde van de minimale actieve magnetische veldsterkte is bijvoorbeeld groter dan 16 A/m. Daarom is de antennedetector van het akoestisch-magnetische systeem relatief groot.
3. Het valse alarm van het huidige akoestisch-magnetische antidiefstalsysteem is niets meer dan het debuggen van de machine (zoals de gevoeligheid is te laag, verhoog gewoon de gevoeligheid van de machine) en kwaliteitsproblemen (zoals de kwaliteit van de machine niet aan de norm voldoet of de interne onderdelen van de machine defect zijn, enz. kwaliteitsproblemen) en installatieproblemen (zoals een zwakke installatie), zullen er bijna geen valse alarmen zijn bij het tegenkomen van metalen voorwerpen.
